Was ist Kalenderalterung?

Unter kalendarischer Alterung versteht man den Kapazitätsverlust, der bei Lithium-Ionen-Batterien im Laufe der Zeit auftritt, auch wenn sie nicht verwendet werden. Im Gegensatz zu mechanischen Systemen, die nur während des Betriebs verschleißen, verschlechtert sich die Batteriechemie kontinuierlich durch elektrochemische Reaktionen an der Anodenoberfläche.

Diese Verschlechterung tritt unabhängig davon auf, ob Ihr Elektrofahrzeug in der Garage steht, Ihre Powerbank in einer Schublade bleibt oder Netzspeicherbatterien im Leerlauf bleiben. Der Prozess wird hauptsächlich von zwei Faktoren gesteuert: Lagertemperatur und Ladezustand (SOC).

Im Zentrum der kalendarischen Alterung steht ein Prozess, der auf der Nanoskala abläuft. Wenn eine Lithium-Ionen-Batterie ruht, wächst die Festelektrolyt-Interphasenschicht (SEI) auf der Anode weiter. Dieser Schutzfilm, typischerweise 100–120 Nanometer dick, bildet sich während des ersten Ladezyklus und hört nie auf, sich weiterzuentwickeln.

Der SEI besteht aus zwei unterschiedlichen Schichten. Die innere Schicht enthält anorganische Verbindungen wie Lithiumcarbonat (Li₂CO₃), Lithiumfluorid (LiF) und Lithiumoxid (Li₂O). Die äußere Schicht besteht aus organischen Materialien wie Lithiumethylendicarbonat. Beide Schichten erfüllen einen entscheidenden Zweck: -Sie ermöglichen den Durchgang von Lithiumionen und blockieren gleichzeitig Elektronen, wodurch Kurzschlüsse verhindert werden.

Allerdings ist dieser Schutz mit Kosten verbunden. Da die SEI mit der Zeit dicker wird, verbraucht sie aktives Lithium aus der Zelle. Jedes verbrauchte Lithium-Ion stellt einen Kapazitätsverlust dar. Aktuelle Forschungen mit stochastischen Simulationen bestätigen, dass das SEI-Wachstum komplexen Reaktionswegen folgt, die sich unter bestimmten Lagerbedingungen beschleunigen.

Der Wachstumsmechanismus folgt dem, was Forscher ein zeitabhängiges Potenzgesetz nennen. Der Kapazitätsschwund folgt zunächst einem linearen Zusammenhang mit der Zeit. Wenn die SEI dicker wird, wird das Tunneln von Elektronen durch die Schicht schwieriger und die Verschlechterung geht mit der Zeit in eine Quadratwurzelbeziehung über. Bei der Langzeitlagerung über mehrere Jahre dominieren Diffusions- und Migrationsprozesse, die zu noch komplexeren Abbaumustern führen.

Die Temperatur wirkt als Hauptbeschleuniger bei der kalendarischen Alterung. Eine Studie aus dem Jahr 2024 über einen Zeitraum von 13 Jahren und 232 kommerziellen Zellen in acht Zelltypen zeigte, wie stark sich die Temperatur auf die Batterielebensdauer auswirkt.

Bei Raumtemperatur (20 {1}}25 Grad) können Lithium-Ionen-Batterien nach 15-jähriger Lagerung bei optimalem Ladezustand über 90 % ihrer Kapazität behalten. Erhöhen Sie die Temperatur auf 40 Grad und der Kapazitätsverlust beschleunigt sich um den Faktor 2-3x. Bei 60 Grad erreichen die Zellen ihr Lebensendekriterium (80 % Kapazität) in weniger als sechs Monaten.

Die Beziehung folgt der Arrhenius-Gleichung für viele-aber nicht alle-Batteriechemien. Neuere Erkenntnisse stellen die universelle Anwendbarkeit dieses Gesetzes in Frage. Einige Zelltypen weisen Temperaturabhängigkeiten auf, die erheblich von den Vorhersagen von Arrhenius abweichen, insbesondere bei extremen Temperaturen oder über längere Zeiträume.

Verschiedene Kathodenchemien reagieren unterschiedlich auf thermische Belastung. Lithium-Kobaltoxid-Batterien (LCO) weisen die höchste Temperaturempfindlichkeit auf, insbesondere über 50 % SOC. Nickel-Mangan-Kobalt (NMC) und Nickel-Kobalt-Aluminium (NCA) zeigen eine mäßige Empfindlichkeit, während Lithiumeisenphosphat (LFP) eine relativ bessere thermische Stabilität aufweist. Lithiumtitanat-Zellen (LTO) bleiben im gesamten Spektrum die temperaturbeständigsten.

Bei Silizium--Graphit-Verbundanoden-die in Hochenergiebatterien-immer häufiger vorkommen-ist die Situation noch ernster. Eine Studie vom Januar 2025 ergab, dass Batterien mit nur 10 % Siliziumgehalt im Vergleich zu Anoden aus reinem Graphit eine vierfach kürzere Kalenderlebensdauer aufweisen. Die reaktive Natur von Silizium beschleunigt das SEI-Wachstum, wobei der Sauerstoffgehalt in der Zwischenphase bei Lagerzeiten von nur 72 Stunden um das 26-fache ansteigt.

Calendar Aging

Der SOC stellt die zweite große Variable bei der Kalenderalterung dar. Durch die Lagerung von Batterien bei hohen Ladezuständen entstehen elektrochemische Potenzialunterschiede, die parasitäre Reaktionen auslösen.

Die Verschlechterungskurve ist über das gesamte SOC-Spektrum nicht linear. Untersuchungen, die 16 verschiedene SOC-Werte von 0 % bis 100 % untersuchten, ergaben Plateauregionen, in denen der Kapazitätsabfall über SOC-Intervalle von 20–30 % ähnlich bleibt. Bei über 70 % SOC beschleunigt sich der Abbau jedoch dramatisch.

Bei 100 % SOC und erhöhten Temperaturen steigen die Selbstentladungsraten erheblich an. Eine 21-monatige Studie mit NCA-Zellen zeigte einen erheblichen Kapazitätsverlust bei Lagerung bei 100 % SOC und 60 Grad. Die Kombination erzeugt einen perfekten Sturm für einen schnellen Abbau.

Interessanterweise ist ein extrem niedriger Ladezustand auch nicht optimal. Während sich die Verschlechterung im Vergleich zu einem hohen Ladezustand verlangsamt, kann die Lagerung von Batterien nahe 0 % zu anderen Problemen führen, einschließlich erhöhtem Innenwiderstand und Schwierigkeiten bei der Reaktivierung nach längerer Zeit.

Der Sweet Spot für die meisten Lithium{0}}Ionen-Chemikalien liegt zwischen 40-50 % SOC. Auf diesem Niveau wird die elektrochemische Antriebskraft für das SEI-Wachstum minimiert, während gleichzeitig genügend Ladung aufrechterhalten wird, um Probleme im Zusammenhang mit Tiefentladungen zu verhindern.

Während sowohl die Kalender- als auch die Zyklusalterung die Batteriekapazität verringern, wirken sie über unterschiedliche Mechanismen und Zeitskalen.

Die Zyklenalterung resultiert aus der mechanischen Belastung beim Einsetzen und Entfernen von Lithium während des Ladens und Entladens. Die Volumenänderungen -bis zu 280 % in Siliziumpartikeln- reißen die SEI-Schicht physikalisch auf, wodurch neue Oberflächenbereiche dem Elektrolyten ausgesetzt werden und eine neue SEI-Bildung ausgelöst wird. Dieser Prozess verbraucht Lithium schnell und beschleunigt den Kapazitätsverlust.

Die Kalenderalterung erfolgt langsamer, aber unaufhaltsam. Selbst in einer vollkommen stabilen Zelle, die unter konstanter Spannung gehalten wird, setzt sich die Elektrolytreduktion fort. Nebenreaktionen bleiben mit geringerer Geschwindigkeit bestehen, verdicken den SEI allmählich und verbrauchen den Lithiumbestand.

Bei den meisten Elektrofahrzeuganwendungen dominiert die kalendarische Alterung die Gesamtdegradation. Elektrofahrzeuge bleiben etwa 96 % der Zeit geparkt. Auch bei regelmäßiger Anwendung aLithium--Ionen-Akkukönnte 300-500 vollständige Lade-Entlade-Zyklen pro Jahr durchlaufen. Die Zyklenlebensdauer moderner Zellen kann 1.200–2.000 Zyklen erreichen, was einer aktiven Nutzung von 4–6 Jahren entspricht. Unterdessen erfolgt die kalendarische Alterung kontinuierlich über die gesamte Lebensdauer der Batterie von 10 bis 15 Jahren.

Ein zeitbasierter Vergleich verdeutlicht die Herausforderung. Wenn eine Batterie eines Elektrofahrzeugs einmal am Tag -mit hoher Nutzungsrate- betrieben wird, würde es 3-5 Jahre dauern, bis ihre Lebensdauer erschöpft ist. Aber die Lebensuhr des Kalenders beginnt zu ticken, sobald die Zelle hergestellt wird, und hört nie auf. In der Praxis bestimmt die Kalenderalterung für die meisten Anwendungen, wann der Akku das Ende seiner Lebensdauer erreicht.

Zwei Hauptmechanismen führen zu einem Kapazitätsverlust während der Kalenderalterung: Verlust des Lithiumbestands (LLI) und Verlust an aktivem Material (LAM).

LLI dominiert bei gemäßigten Temperaturen (25-40 Grad). Wenn der SEI wächst, fängt er Lithiumionen in inerten Verbindungen ein. Diese Ionen können nicht mehr an Lade--Entladereaktionen teilnehmen, wodurch die Kapazität der Batterie effektiv verringert wird. Der Prozess ist weitgehend irreversibel – sobald Lithium Teil des SEI wird, geht es durch den elektrochemischen Kreislauf dauerhaft verloren.

Bei höheren Temperaturen (über 60 Grad) gewinnt LAM an Bedeutung. Die aktiven Materialien in beiden Elektroden unterliegen strukturellen Veränderungen. Die Auflösung von Übergangsmetallen aus der Kathode kann die Anode vergiften und Metalle ablagern, die das SEI-Wachstum beschleunigen. Eine Störung der Kristallstruktur verringert die Fähigkeit der Elektrode, Lithium aufzunehmen, was die Kapazität weiter verringert.

Das Gleichgewicht zwischen diesen Mechanismen variiert je nach Lagerbedingungen. Jüngste impedanzbasierte Studien zeigen, dass Zellen bei 60 Grad gleichzeitig LLI und LAM erfahren, während bei 20–40 Grad LLI für über 90 % des Kapazitätsschwunds verantwortlich ist.

Bei siliziumhaltigen Anoden verstärken sich die parasitären Reaktionen während der Lagerung. Die hohe Reaktivität von Siliziumoberflächen führt zu einer kontinuierlichen Elektrolytzersetzung. Isotherme Mikrokalorimetriemessungen zeigen, dass die Siliziumpassivierung auch ohne Zyklen leicht gestört werden kann. Dadurch kommt es zu einer chemischen Anhäufung schädlicher Spezies im Elektrolyten, die sich in Spitzen der Wärmeentwicklung äußern, die auf eine fortschreitende Zersetzung hinweisen.

Einer der schwierigsten Aspekte bei der Vorhersage der Kalenderalterung ist die erhebliche Variabilität zwischen Zellen, selbst bei identischem Design und vom gleichen Hersteller.

Die oben erwähnte 13-Jahres-Studie dokumentierte signifikante Unterschiede in den Abbauraten zwischen vermeintlich identischen Zellen, die unter den gleichen Bedingungen gelagert wurden. Einige Zellen verloren 15 % ihrer Kapazität, während andere nach identischen Lagerzeiten nur 8 % verloren. Diese Variabilität erschwert Alterungsvorhersagen und die Schätzung der verbleibenden Nutzungsdauer von Batteriemanagementsystemen.

Zu dieser Streuung tragen mehrere Faktoren bei. Fertigungstoleranzen führen selbst innerhalb enger Spezifikationen zu geringfügigen Unterschieden in der Elektrodendicke, dem Elektrolytvolumen und der SEI-Bildung während der ersten Zyklen. Diese kleinen Schwankungen verstärken sich im Laufe der Zeit und führen zu unterschiedlichen Alterungsverläufen.

Die Implikationen für Studien zur beschleunigten Alterung sind erheblich. Modelle, die aus kleinen Stichprobengrößen entwickelt wurden, können die Leistung in der realen Welt möglicherweise nicht genau vorhersagen. Neuere Arbeiten, die statistische Methoden und maschinelles Lernen einbeziehen, versuchen, diese Variabilität zu berücksichtigen, aber die Unsicherheit bleibt bei Vorhersagen zur Kalenderalterung inhärent.

Das Verständnis der Kalenderalterungsmechanismen führt direkt zu praktischen Speicherstrategien.

Halten Sie bei einer Langzeitlagerung von mehr als mehreren Monaten eine Temperatur zwischen 10 und 15 Grad ein. Dies verlangsamt die SEI-Wachstumskinetik dramatisch. Der Kapazitätsverlust kann bei 15 Grad vier- bis sechsmal langsamer als bei Raumtemperatur und 10-15 mal langsamer als bei 35 Grad erfolgen.

Der Ladezustand während der Lagerung sollte 40-50 % SOC betragen. Dadurch wird die elektrochemische Triebkraft für parasitäre Reaktionen minimiert und gleichzeitig genügend Ladung bereitgestellt, um eine Tiefentladung zu verhindern. Aus diesem Grund liefern viele Hersteller Zellen mit einem Ladezustand von etwa 40 % aus.

Bei Elektrofahrzeugen, die über einen längeren Zeitraum geparkt werden, sollten Sie vermeiden, die Batterie voll aufgeladen zu lassen. Die Lagerung bei 80–100 % SOC ist zwar praktisch, um sofort die maximale Reichweite zur Verfügung zu haben, beschleunigt die Alterung jedoch erheblich. Die meisten modernen Elektrofahrzeuge verfügen über einen „Speichermodus“ oder ermöglichen aus diesem Grund die Festlegung eines Ladelimits.

Vermeiden Sie extreme Temperaturen in beide Richtungen. Während Hitze den Abbau beschleunigt, kann extreme Kälte andere Probleme verursachen. Unter 0 Grad steigt das Risiko einer Lithiumplattierung während eines möglichen Ladevorgangs und die Leitfähigkeit des Elektrolyten sinkt. Wenn die Batterie unter kalten Bedingungen gelagert werden muss, stellen Sie sicher, dass sie einen moderaten Ladezustand hat und erst dann aufgeladen wird, wenn sie erwärmt ist.

Regelmäßiges Aufladen während der Langzeitlagerung ist erforderlich, sollte jedoch auf ein Minimum beschränkt werden. Die Selbstentladung senkt den SOC über Monate hinweg allmählich. Die Überprüfung und Anpassung der Ladung alle 3-6 Monate verhindert eine übermäßige-Entladung und begrenzt gleichzeitig die zyklusbedingte Verschlechterung.

Die kalendermäßige Alterung beeinflusst die Batterielebensdauer von Elektrofahrzeugen stärker, als den meisten Besitzern bewusst ist. Moderne Elektrofahrzeuge nutzen ausgefeilte Wärmemanagementsysteme, um diesem Phänomen gezielt entgegenzuwirken.

Tesla-Fahrzeuge beispielsweise kühlen die Batterien aktiv, auch wenn sie geparkt sind und die Umgebungstemperatur bestimmte Schwellenwerte überschreitet. Dadurch wird Strom aus der Batterie selbst bezogen, wodurch ein Kompromiss zwischen sofortigem Reichweitenverlust und langfristiger Kapazitätserhaltung entsteht. Bei extremer Hitze kann das Thermomanagement mehrere Prozent der Batteriekapazität pro Woche verbrauchen.

Herstellergarantien spiegeln die Realität der kalendarischen Alterung wider. In den meisten Garantien für Elektrofahrzeuge sind sowohl die Laufleistung als auch die Zeitbegrenzung festgelegt-typischerweise 8 Jahre oder 100.000–150.000 Meilen, je nachdem, was zuerst eintritt. Die Zeitkomponente berücksichtigt, dass die kalendarische Alterung unabhängig von der Nutzung zu einer Verschlechterung der Batterie führt.

Ladestrategien haben einen erheblichen Einfluss auf die kalendarische Alterung. Beim Gleichstrom-Schnellladen entsteht Wärme, wodurch die Batterietemperatur vorübergehend ansteigt und die Verschlechterung während und unmittelbar nach dem Laden beschleunigt wird. Ein 8-{4}Jahres-Vergleich zwischen standardmäßigem AC-Laden und häufigem Schnellladen ergab eine um 10 % geringere Kapazitätserhaltung für die schnell{5}geladene Gruppe-. Ein großer Teil dieses Unterschieds ist auf die temperaturbedingte kalendarische Alterung und nicht nur auf Fahrradstress allein zurückzuführen.

Um eine optimale Batterielebensdauer zu erreichen, laden Sie den Akku für den täglichen Gebrauch auf 80 % und vor langen Fahrten nur auf 100 % auf. Wenn das Fahrzeug nach Erreichen des Zielorts tagelang stehen bleibt, reduzieren Sie den SOC nach Möglichkeit wieder auf 40–60 %. Diese einfache Vorgehensweise kann die Batterielebensdauer bei einem Besitzzeitraum von 10 Jahren um 1–2 Jahre verlängern.

Stationäre Energiespeichersysteme stehen vor einzigartigen kalendarischen Alterungsherausforderungen. Im Gegensatz zu Elektrofahrzeugen, die normalerweise täglich zyklisch fahren, können Netzbatterien über längere Zeiträume einen hohen Ladezustand aufweisen und darauf warten, Notstrom bereitzustellen oder auf Nachfragespitzen zu reagieren.

Ein Batterie-Energiespeichersystem verbringt möglicherweise 90 % seiner Zeit über 80 % SOC und ist bei Bedarf zur Entladung bereit. Dies führt zu starkem Kalenderalterungsstress. Betreiber müssen die Netzdienstleistungsanforderungen gegen die Batteriedegradationskosten abwägen.

Zu optimalen Strategien gehört das SOC-Management auf der Grundlage erwarteter Nutzungsmuster. Wenn vorhersehbare Bedarfsspitzen auftreten, halten Sie die Batterien bis kurz vor Bedarf auf einem moderaten Ladezustand und laden Sie sie dann auf Betriebsniveau auf. Dies minimiert die Zeit, die bei hohem SOC verbracht wird.

Bei Großinstallationen-ist die Temperaturkontrolle sogar noch wichtiger. Ein 1-Megawattstunden-System, das bei 40 Grad statt bei 25 Grad betrieben wird, kann im Laufe seiner Lebensdauer aufgrund der beschleunigten kalendarischen Alterung zusätzliche 50.000–100.000 US-Dollar an Kapazitätswert verlieren. Die richtige HVAC-Auslegung wird zu einer wirtschaftlichen Notwendigkeit.

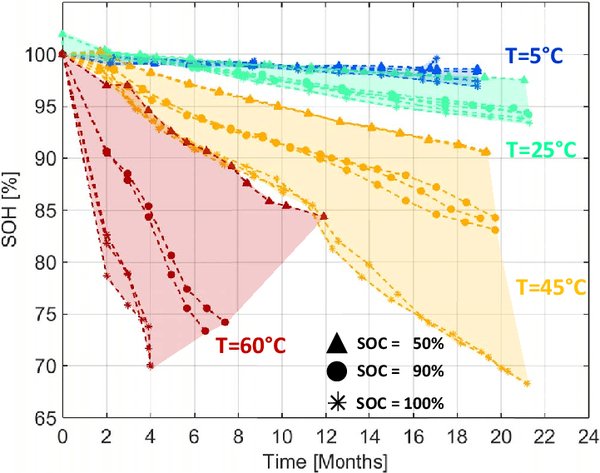

Calendar Aging

Die Vorhersage des Kapazitätsschwunds erfordert mathematische Modelle, die das komplexe Zusammenspiel der Faktoren erfassen, die den Leistungsabbau vorantreiben.

Semi-empirische Modelle dominieren die aktuelle Praxis. Diese kombinieren physikalisches Verständnis von Abbaumechanismen mit empirisch angepassten Parametern. Der Standardansatz verwendet eine Arrhenius-Beziehung für die Temperaturabhängigkeit, ein Exponential- oder Potenzgesetz für die SOC-Abhängigkeit und ein Potenzgesetz für die Zeitabhängigkeit:

Kapazitätsverlust=A × exp(Ea/RT) × f(SOC) × t^

Dabei ist A ein prä--Exponentialfaktor, Ea die Aktivierungsenergie, R die Gaskonstante, T die Temperatur, f(SOC) die SOC-Abhängigkeit, t die Zeit und ein Zeitexponent, der typischerweise zwischen 0,5 und 0,75 liegt.

Der Datensatz von 2024, der 13 Jahre Alterungsdaten umfasst, zeigte jedoch Einschränkungen dieses Ansatzes auf. Das Arrhenius-Gesetz kann die Temperaturabhängigkeit für bestimmte Zelltypen, insbesondere bei extremen Temperaturen, nicht genau beschreiben. In ähnlicher Weise variiert der Zeitexponent des Potenzgesetzes erheblich je nach Chemie und Bedingungen und liegt zwischen 0,3 und 1,0, anstatt wie traditionell angenommen bei etwa 0,5 zu liegen.

Anspruchsvollere physikbasierte Modelle berücksichtigen explizit elektrochemische Prozesse. Diese simulieren das Tunneln von Elektronen durch die SEI, die Lithiumdiffusion und die Kinetik der Elektrolytzersetzung. Obwohl sie rechenintensiv sind, bieten sie eine bessere Vorhersagefähigkeit unter verschiedenen Bedingungen ohne umfangreiche empirische Anpassung.

Ansätze des maschinellen Lernens sind vielversprechend für den Umgang mit der inhärenten Variabilität und den komplexen Nichtlinearitäten der Kalenderalterung. Auf großen Datensätzen trainierte neuronale Netze können die verbleibende Nutzungsdauer mit verbesserter Genauigkeit vorhersagen, ihnen fehlt jedoch die mechanistische Interpretierbarkeit physikalischer Modelle.

Die letzten zwei Jahre haben wichtige Einblicke in die kalendarischen Alterungsmechanismen und Minderungsstrategien gebracht.

Forscher am MIT und anderswo haben kryogene Elektronenmikroskopie eingesetzt, um das SEI mit nahezu atomarer Auflösung abzubilden. Diese Bilder zeigen eine heterogene Nanostruktur mit unterschiedlichen kristallinen und amorphen Bereichen. Die Anordnung beeinflusst die Lithium-Ionen-Transportraten und die mechanische Stabilität und wirkt sich direkt auf die Alterungsraten aus.

Operando-Techniken ermöglichen die Echtzeitbeobachtung der SEI-Entwicklung während der Speicherung. Mithilfe der Reflexionsinterferenzmikroskopie wurden Änderungen der SEI-Dicke im Bereich von Angström erfasst, was zeigt, dass das Wachstum in diskreten Ausbrüchen und nicht kontinuierlich erfolgt. Dies deutet darauf hin, dass auch während der kalendarischen Alterung periodische Riss- und Reparaturprozesse auftreten.

Die Elektrolyttechnik verspricht eine Reduzierung der Kalenderalterung. Zusatzstoffe wie Fluorethylencarbonat (FEC) verändern die SEI-Zusammensetzung und schaffen stabilere Grenzflächen, die einem weiteren Wachstum widerstehen. Batterien mit FEC-haltigen Elektrolyten weisen im Vergleich zu Basisformulierungen einen um 20–30 % langsameren Kapazitätsverlust bei längerer Lagerung auf.

Bei Siliziumanoden verringern Oberflächenbeschichtungen, die vor der Zellmontage aufgetragen werden, die Schwere der kalendarischen Alterung. Dünne Schichten aus Aluminiumoxid oder anderen Keramiken bilden eine stabile Grundlage für die SEI-Bildung und verhindern die schnellen parasitären Reaktionen, die bei unbeschichtetem Silizium auftreten. Batterien mit beschichtetem Silizium weisen eine kalendarische Lebensdauer auf, die der von Graphit-nur-Anoden nahekommt.

Die Trennung dieser beiden Verschlechterungsmodi in realen{0}Weltanwendungen bleibt eine Herausforderung, ist aber für ein genaues Batteriemanagement unerlässlich.

Einen Ansatz bietet die Differenzspannungsanalyse. Das Spannungsprofil während eines Referenzentladezyklus verschiebt sich je nach Kalender- und Zyklusalterung unterschiedlich. Durch die kalendarische Alterung geht vor allem der Lithiumbestand verloren, was sich in einer horizontalen Verschiebung der Differenzspannungskurve äußert. Die zyklische Alterung führt zum Verlust von Elektrodenmaterial und damit zu vertikalen Verschiebungen. Durch den Vergleich der Kurvenformen im Zeitverlauf können Batteriemanagementsysteme den Beitrag jedes Modus abschätzen.

Die Analyse der inkrementellen Kapazität liefert ähnliche Erkenntnisse. Die Auftragung der Kapazität gegen die Spannung während der Entladung zeigt Spitzen, die Phasenübergängen in den Elektrodenmaterialien entsprechen. Wie sich diese Spitzen im Laufe der Zeit verschieben und abnehmen, zeigt an, ob LLI oder LAM dominiert-und somit, ob die Alterung im Kalender oder im Zyklus primär ist.

Für die prädiktive Modellierung ist die Trennung der Modi wichtig, da ihr zukünftiger Verlauf unterschiedlich ist. Die Kalenderalterung folgt relativ vorhersehbaren zeitbasierten Mustern,-wenn Temperatur und SOC stabil bleiben. Die Alterung des Zyklus hängt von Nutzungsmustern ab, die sich ändern können. Ein Batteriemanagementsystem, das die Gesamtverschlechterung in Kalender- und Zykluskomponenten zerlegen kann, kann genauere Schätzungen der verbleibenden Nutzungsdauer liefern.

Die kalendarische Alterung hat direkte wirtschaftliche Auswirkungen auf batterieabhängige-Technologien.

Bei Elektrofahrzeugen macht die Batterie 30-40 % der Fahrzeugkosten aus. Wenn die kalendarische Alterung die Kapazität auf unter 80 % reduziert, bevor der Besitzer eine nennenswerte Kilometerleistung erreicht, leidet das Wertversprechen von Elektrofahrzeugen. Dies betrifft insbesondere Fahrer mit geringer Kilometerleistung in heißen Klimazonen, wo die Kalenderalterung schnell voranschreitet, während das Radfahren minimal bleibt.

Second-{0}Life-Anwendungen hängen vom Verständnis der Kalenderalterung ab. Wenn eine Batterie eines Elektrofahrzeugs 70-80 % ihrer ursprünglichen Kapazität erreicht, ist sie nicht mehr für den Einsatz in Kraftfahrzeugen geeignet, behält aber ihren erheblichen Wert für weniger anspruchsvolle Anwendungen wie die Energiespeicherung zu Hause oder die Regulierung der Netzfrequenz. Allerdings setzt sich die Alterung des Kalenders in diesen Second-{6}}Life-Anwendungen fort. Genaue Alterungsmodelle bestimmen, ob eine Second-{9}}Life-Batterie 5 oder 10 Jahre zusätzliche Lebensdauer bietet – ein Unterschied, der über die Wirtschaftlichkeit entscheidet.

Die Garantiekosten für Hersteller hängen von den kalendarischen Alterungsprognosen ab. Eine Unterschätzung der Verschlechterungsraten führt zu teuren Batteriewechseln im Rahmen der Garantie. Eine Überschätzung führt zu einer konservativen Batteriedimensionierung, die die Fahrzeugkosten erhöht. Die 13-jährige Studie, die eine größere Variabilität und Abweichung von Standardmodellen aufdeckt, deutet darauf hin, dass viele Garantievorhersagen möglicherweise überarbeitet werden müssen.

Für Netzspeicherbetreiber wirkt sich die Kalenderalterung direkt auf den Umsatz aus. Ein System, das über einen Zeitraum von 10 Jahren 20 % seiner Kapazität verliert, erzeugt weniger Energie pro Zyklus und verringert so die Einnahmen aus der gleichen Kapitalinvestition. Abbaukosten müssen in Ausschreibungsstrategien für Systemdienstleistungen und Energiearbitrage berücksichtigt werden.

Während die Alterung des Kalenders unvermeidlich bleibt, zielen laufende Forschungsarbeiten darauf ab, ihre Auswirkungen durch verschiedene Ansätze zu minimieren.

Fortschrittliche Elektrolytformulierungen zielen darauf ab, ab dem ersten Zyklus stabilere SEIs zu erzeugen. Forscher erforschen ionische Flüssigkeiten, Festelektrolyte und neuartige Additivpakete, die das Grenzflächenwachstum verlangsamen. Einige experimentelle Elektrolyte zeigen eine 50-prozentige Reduzierung der kalendarischen Alterungsraten im Vergleich zum aktuellen Stand der Technik.

Einen weiteren Weg bieten Modifikationen der Elektrodenoberfläche. Durch das Aufbringen von Schutzbeschichtungen oder die Schaffung künstlicher SEI-Schichten vor dem Zusammenbau der Zellen können stabile Schnittstellen geschaffen werden, die einem weiteren Wachstum widerstehen. Dieser Ansatz ist besonders vielversprechend für energiereiche Materialien wie Silizium und Lithiummetall.

Verbesserte Batteriemanagementstrategien optimieren die Speicherbedingungen in realen{0}Anwendungen. Intelligente Algorithmen können individuelle Batteriealterungseigenschaften erlernen und Lademuster, SOC-Fenster und Wärmemanagement anpassen, um die Verschlechterung zu minimieren. Einige Systeme sagen jetzt optimale Vorkonditionierungsstrategien für Fahrzeug---Netzanwendungen voraus, die die kalendarische Alterung im Vergleich zu herkömmlichen Ansätzen um 25 % reduzieren.

Standardisierte Testprotokolle werden weiterentwickelt, um die Kalenderalterung besser zu charakterisieren. Herkömmliche beschleunigte Alterungstests bei erhöhten Temperaturen und SOC liefern nützliche Daten, aber neuere Studien stellen in Frage, ob die Ergebnisse genau auf reale -Weltbedingungen übertragen werden können. Neue Protokolle umfassen variable Lagerbedingungen und längere Testdauern, um die Vorhersagegenauigkeit zu verbessern.

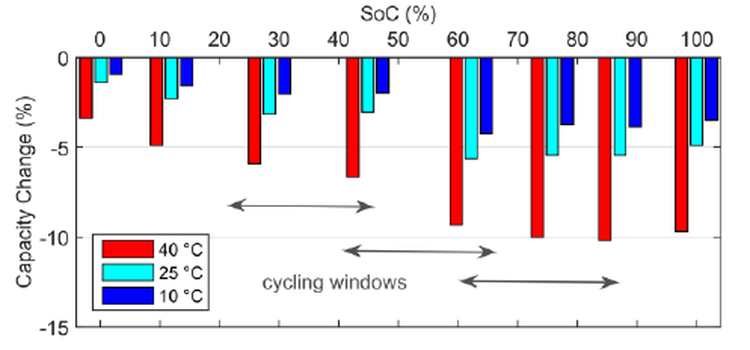

Calendar Aging

Moderne Elektrofahrzeugbatterien verlieren unter typischen Bedingungen durch kalendarische Alterung etwa 2–3 % pro Jahr an Kapazität. In heißen Klimazonen oder bei schlechten Lagerungspraktiken kann dieser Wert auf 4–5 % pro Jahr ansteigen. Nach 10 Jahren ist selbst bei minimaler Fahrweise mit einem Kapazitätsverlust von 20–30 % zu rechnen.

Nein, die Kalenderalterung ist irreversibel. Sobald Lithiumionen bei der SEI-Bildung verbraucht sind, können sie nicht mehr zurückgewonnen werden. Allerdings scheint es manchmal so zu sein, dass die Kapazität nach der Lagerung aufgrund von Entspannungseffekten oder Veränderungen der Elektrodenoberflächen leicht zunimmt. Dies ist jedoch keine echte Umkehrung der kalendarischen Alterung.

Im Allgemeinen stellt die kalendarische Alterung selbst keine unmittelbare Gefährdung der Sicherheit dar. Der erhöhte Innenwiderstand durch das SEI-Wachstum kann jedoch dazu führen, dass Batterien anfälliger für thermisches Durchgehen werden, wenn andere Probleme auftreten. Ältere Akkus sollten während des Schnellladens oder-Hochleistungsbetriebs sorgfältiger überwacht werden.

Zwischen 10 und 15 Grad (50 und 59 Grad F) minimiert die Kalenderalterung und vermeidet gleichzeitig Leistungseinbußen und mögliche Schäden durch Gefrieren. Dieser Temperaturbereich verlangsamt die SEI-Wachstumskinetik um den Faktor 4–6 im Vergleich zur Lagerung bei Raumtemperatur.

LFP-Batterien weisen eine bessere Kalenderalterungsbeständigkeit als NMC- oder NCA-Batterien auf, insbesondere bei hohem Ladezustand. LTO-Zellen weisen die geringste kalendarische Alterung gängiger Lithium-Ionen-Zellen auf. LCO weist die schlimmste kalendarische Alterung auf, insbesondere bei erhöhten Temperaturen und einem SOC über 70 %.

Bei einem SOC von 40–50 % länger als eine Woche lagern. Während eine vollständige Aufladung für maximale unmittelbare Reichweite sorgt, überwiegt die beschleunigte kalendarische Alterung bei hohem Ladezustand diesen Komfort für Fahrzeuge, die nicht regelmäßig gefahren werden.

Die kalendarische Alterung stellt einen der grundlegenden limitierenden Faktoren in der Lithium-Ionen-Batterietechnologie dar. Seine Unvermeidlichkeit ergibt sich aus der elektrochemischen Natur der Energiespeicherung.-Die gleichen Reaktionen, die tragbaren Strom liefern, führen auch zu einer allmählichen Verschlechterung. Das Verständnis der Mechanismen, die Verwaltung der Lagerbedingungen und die Entwicklung verbesserter Materialien bleiben aktive Forschungsbereiche. Da Batterien für unsere Energieinfrastruktur und Transportsysteme immer wichtiger werden, gewinnt die Minimierung der kalendarischen Alterung an wirtschaftlicher und ökologischer Bedeutung. Die Batterien in heutigen Elektrofahrzeugen könnten länger halten als die Fahrzeuge selbst, wenn die kalendarische Alterung durch intelligente Design- und Betriebsstrategien ausreichend kontrolliert werden kann.
