Was ist der Energierückgewinnungsmechanismus in Lithiumbatterien?
Die Installation von SEPTA aus dem Jahr 2019 verrät Ihnen alles darüber, wo wir mit regenerativen Systemen stehen. Sie platzierten eine 1,5-MW-Lithium-Ionen--Bank in einem Umspannwerk und brachten im ersten Jahr fast 500.000 US-Dollar ein,-die Hälfte aus reduzierten Stromkosten, die andere Hälfte aus Frequenzregulierungsmärkten (scientificamerican.com). Nicht, weil sie etwas Neues erfunden hätten. Denn die Elektrochemie hat endlich das eingeholt, was sich Verkehrsingenieure seit den 1920er Jahren gewünscht haben.
Elektromotoren laufen rückwärts. Das ist es. Wenn Ihr Elektrofahrzeug langsamer wird, wird der Motor zum Generator. Kinetische Energie wird in Strom umgewandelt, Strom fließt in den Akku, Zellen laden sich auf. Wir nennen es regeneratives Bremsen, aber an der Physik ist nichts Exotisches.-Es ist nur so, dass die Batterietechnologie jahrzehntelang zu langsam, zu teuer oder zu zerbrechlich war, um in großem Maßstab funktionieren zu können.
Das Effizienzproblem, über das niemand spricht

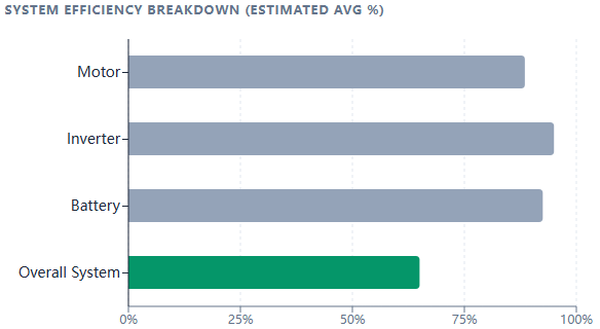

Hier wird es interessant. Der Wirkungsgrad des Motors-als-des Generators liegt bei 85–92 %, abhängig von Ihrer Geschwindigkeit und Last. Der Wechselrichter erleidet einen weiteren Einschnitt, etwa 95 %, wenn er richtig ausgelegt ist. Batterie lädt sich selbst auf? 90-95 % unter guten Bedingungen. Wenn Sie es aneinanderreihen, erreichen Sie eine Gesamtregenerationseffizienz von 60–70 %.
Hört sich furchtbar an, bis Sie sich daran erinnern, dass die Alternative darin besteht, dass Reibbeläge alles in Abwärme verwandeln. . 60 % von etwas sind besser als 0 % von nichts.
Was das gesamte System tatsächlich einschränkt, ist die Ladungsakzeptanz. Lithiumionen müssen von der Kathode durch den Elektrolyten wandern und sich in der Graphitanode einlagern. Das ist ein diffusions-begrenzter Prozess. Erzwingen Sie, dass der Strom schneller einströmt, als die Ionen interkalieren können, und Sie erhalten metallische Ablagerungen auf der Anode anstelle einer ordnungsgemäßen Interkalation. Vernichtet die Kapazität, vernichtet die Lebensdauer des Zyklus und führt im schlimmsten Fall zu internen Kurzschlüssen.
C-Rate gibt an, wie schnell eine Zelle aufgeladen werden kann. 1C bedeutet vollständige Aufladung in einer Stunde. Die LFP-Chemie bewältigt anhaltende 1 °C problemlos. NMCs sind ähnlich, variieren je nach Nickelgehalt. LTO ist der Ausreißer – 10C bleibt erhalten, weil die Anodenchemie das Problem der Beschichtung grundsätzlich umgeht. Aus diesem Grund sieht man LTO in Anwendungen mit enormen Regenerationsanforderungen, auch wenn die Energiedichte darunter leidet.
Im Batteriemanagement steckt das Geld
Das BMS überwacht nicht nur-es trifft in Sekundenbruchteilen-Sekundenentscheidungen über die aktuelle Akzeptanz und Verteilung über Zellgruppen hinweg. Der Rucksack ist fast voll? Der Spielraum für den Bremsstrom verschwindet. Die meisten Systeme begrenzen den Ladezustand auf etwa 90–95 % und schalten ihn bei maximaler Spannung vollständig ab. Wenn Sie schon einmal ein Elektrofahrzeug gefahren sind, wissen Sie das: Wenn Sie die Einfahrt mit einer vollen Batterie verlassen, fühlt sich die Regeneration auf den ersten Kilometern schwach an.
Die Temperatur ist die andere Einschränkung, mit der sich niemand auseinandersetzen möchte. Unterhalb von 10 Grad nimmt die Ionenmobilität im Elektrolyten ab. Systeme begrenzen den Regenerationsstrom, um eine Plattierung zu verhindern. Wenn es kalt genug ist, wird die Regeneration vollständig abgeschaltet, bis sich der Rucksack erwärmt.
Betreiber kalter Klimazonen wissen das: Es dauert 15 bis 20 Minuten, bis die volle Regenerationsfähigkeit wiederhergestellt ist. Der AIR6897 von SAE deckt die Luft- und Raumfahrtseite ab, aber die Prinzipien rund um die Ladungskontrolle und das Wärmemanagement lassen sich direkt auf Bodenfahrzeuge übertragen.
Wo die Wiederherstellungsraten tatsächlich wichtig sind

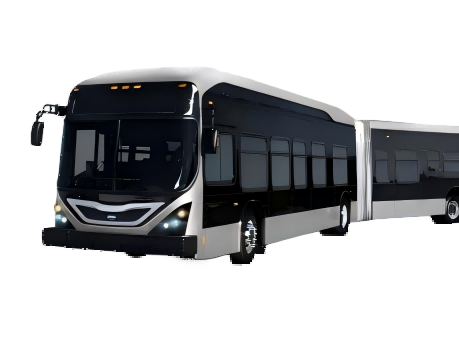

Elektrofahrzeuge für den städtischen Personenverkehr? 15–25 % Erholung. Anständig. Elektrobusse auf festen Routen? Da wird es real. BYD-Busse bei Antelope Valley Transit Authority – 37,3 % Erholung bei Standard-40-Fuß-Modellen, 40,2 % bei 60-Fuß-Gelenkbussen. Dieser Arbeitszyklus eignet sich perfekt für die Rekuperation: häufiges Abbremsen bei gleichbleibender Geschwindigkeit.
Industrielle Anwendungen erfordern unterschiedliche Berechnungen. Gabelstapler führen kontinuierlich Hebe- und Absenkzyklen durch, Bergbaufahrzeuge fahren mit voller Ladung vom Grubenrand zum Verarbeitungsbereich. Die potenzielle Energieumwandlung kann in diesen Fällen enorm sein.
Robin Zeng von CATL stellt dies besser dar als die meisten anderen: Kosten pro Zyklus, nicht Vorabpreis (rolandberger.com). Wie viel Energie trägt die Batterie, wie weit fährt sie, wie verhält sie sich über den Lebenszyklus hinweg. Das ist es, was für Regenerationsanwendungen wichtig ist-ob die Zellen häufige Ladeimpulse ohne Leistungseinbußen verkraften können.
Die Degradationskurve überrascht die Menschen
Man könnte meinen, dass Regenerationsimpulse mit hohem -Strom den Alterungsprozess beschleunigen würden. Daten sagen etwas anderes. Eine höhere Intensität des regenerativen Bremsens korreliert tatsächlich mit einer geringeren Verschlechterung. Der Mechanismus ist die Entladungstiefe-Wenn die Regeneration mehr Verzögerungsenergie aufnimmt, führt die Batterie flachere Zyklen und weniger tiefe Zyklen durch. Da eine tiefe Entladung die Kapazität von Lithium-Ionen-Zellen verringert, kann eine aggressive Regenerierung die Lebensdauer verlängern.
Die Temperatur während der Regeneration ist immer noch wichtig. Eine kalte Batterie bedeutet eine träge Interkalation und eine höhere Plattierungswahrscheinlichkeit. Eine heiße Batterie beschleunigt Nebenreaktionen an der Grenzfläche zwischen Elektrode und Elektrolyt. BMS-Thermomodelle passen den zulässigen Regenerationsstrom basierend auf den vorhergesagten Zelltemperaturen an, die Modellgenauigkeit hängt jedoch stark von der Sensorplatzierung und der Ausgereiftheit des Algorithmus ab. Hier erkennt man den Unterschied zwischen günstigen und guten Implementierungen.
Bei der Auswahl der Chemie gibt es keine Einheitslösung. LFP bietet Ihnen eine hervorragende Zyklenlebensdauer und thermische Stabilität bei moderaten Laderaten-Flottenanwendungen sind davon begeistert. NMC tauscht einen Teil davon gegen eine höhere Energiedichte ein, bei der Gewicht und Volumen eingeschränkt sind. LTO opfert die Energiedichte vollständig, bietet Ihnen aber eine Ladungsakzeptanz, die mit nichts anderem zu vergleichen ist. Stadtbusse mit häufigen Stopps bei hoher{8}Verlangsamung, Hochleistungsfahrzeuge mit Streckenbremsen-am Tag-das ist LTO-Gebiet.
Systemintegration ist schwieriger als es aussieht

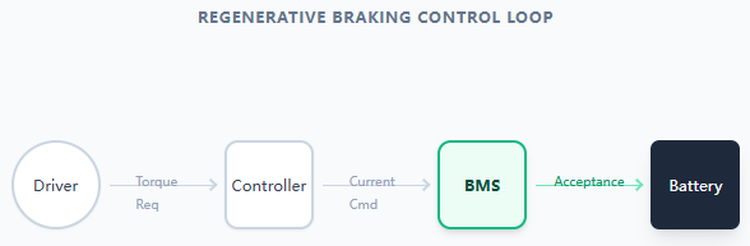

Motorsteuerung, Wechselrichter, BMS, Fahrzeugsteuergerät-Sie alle müssen koordiniert werden. Der Fahrer geht vom Gaspedal, wodurch eine Drehmomentanforderung erzeugt wird. Wird in einen Motorstrombefehl übersetzt. Der Wechselrichter verwaltet den Stromfluss vom Motor zur Batterie. BMS bestätigt, dass die Batterie diesen Strom aufnehmen kann, ohne die Schutzgrenzen zu verletzen. Jede Komponente stößt auf eine Beschränkung und Sie kombinieren Reibungsbremsung, um die Verzögerungsrate aufrechtzuerhalten.
Der Übergang zwischen Rekuperation und Reibung erfolgt vom Fahrersitz aus nahtlos, die dahinter stehenden Steuerungsalgorithmen sind jedoch ausgefeilt. Sie müssen auch auf die Spannungsanpassung achten. {{1}Die Größe des Bremsstroms hängt von der Differenz zwischen der Gegen-EMK des Motors und der Batteriespannung ab. Eine hohe Fahrzeuggeschwindigkeit bedeutet eine höhere Gegen-EMK, die möglicherweise die maximale Ladespannung der Batterie überschreitet. In der Entwurfsphase müssen diese Betriebspunkte berücksichtigt werden.
Blended-Bremssysteme sind mittlerweile Standard in Serienfahrzeugen. Passen Sie Rekuperation und Reibung automatisch an, maximieren Sie die Rekuperation und sorgen Sie gleichzeitig dafür, dass das Fahrzeugverhalten vorhersehbar bleibt. Der dortige Stand hat sich im letzten Jahrzehnt erheblich verbessert.
Was das praktisch bedeutet
Fortschritte bei der Motoreffizienz, dem Wechselrichterdesign, der Batteriechemie, dem Wärmemanagement und den Steuerungsalgorithmen -Alles davon beeinflusst die Gesamteffektivität der Regeneration. Der koordinierte Betrieb des gesamten Systems sorgt für die Energierückgewinnung.
Fahren auf der Autobahn? Minimale Regenerationsmöglichkeit. Strecken mit längeren Abfahrten oder häufigen Stopps? Erhebliche Energierückgewinnung. Flottenbetreiber stellen außerdem fest, dass sich die Lebensdauer der Bremskomponenten im Vergleich zu herkömmlichen Fahrzeugen um das Drei- bis Fünffache erhöht. {{2}Reibungsbremsen in einem gut konstruierten Elektrofahrzeug werden im Stadtverkehr kaum eingesetzt.
Was vor zwei Jahrzehnten als Nebenvorteil begann, ist heute von grundlegender Bedeutung für das Wertversprechen. Die Physik hat sich nicht geändert. Die Batterietechnologie, die erforderlich ist, um diese Physik effektiv zu nutzen, ist ausgereift. Das ist der Unterschied. SEPTA erwirtschaftet jährlich eine halbe Million mit einer einzigen Umspannwerksinstallation.-Dabei geht es nicht um Bahninnovationen, sondern darum, dass Lithium-Ionen-Systeme endlich gut genug sind, um das zu erfassen, was schon immer da war.
